12mm外徑行星齒輪箱參數介紹
▲ 材質與結構
外殼材料：金屬 steel
齒輪材料：金屬 steel
輸出軸承型式：滾珠軸承
▲ 負載能力
徑向負載：≤0.8Kgf
軸向負載：≤0.25 Kgf
▲ 間隙控制負
徑向間隙：≤0.04mm。
軸向間隙：≤0.2mm。
背隙(空載時)：≤1.5°。
▲ 精度與性能
連續運行時最高允許輸入轉速：≤8000rpm。
工作溫度范圍：-40~120°C。

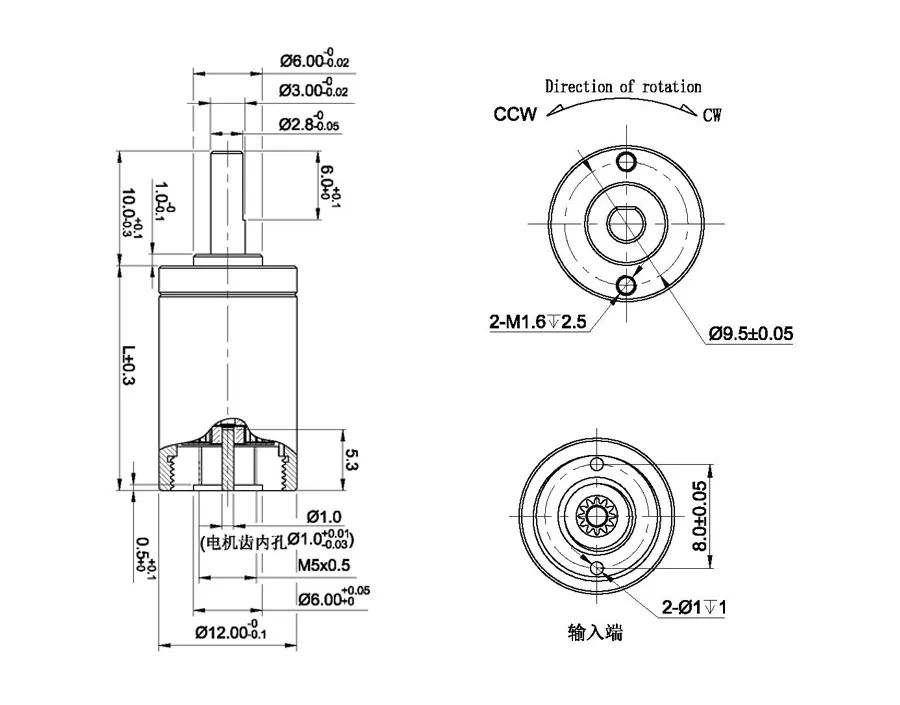

▲ 技術插圖

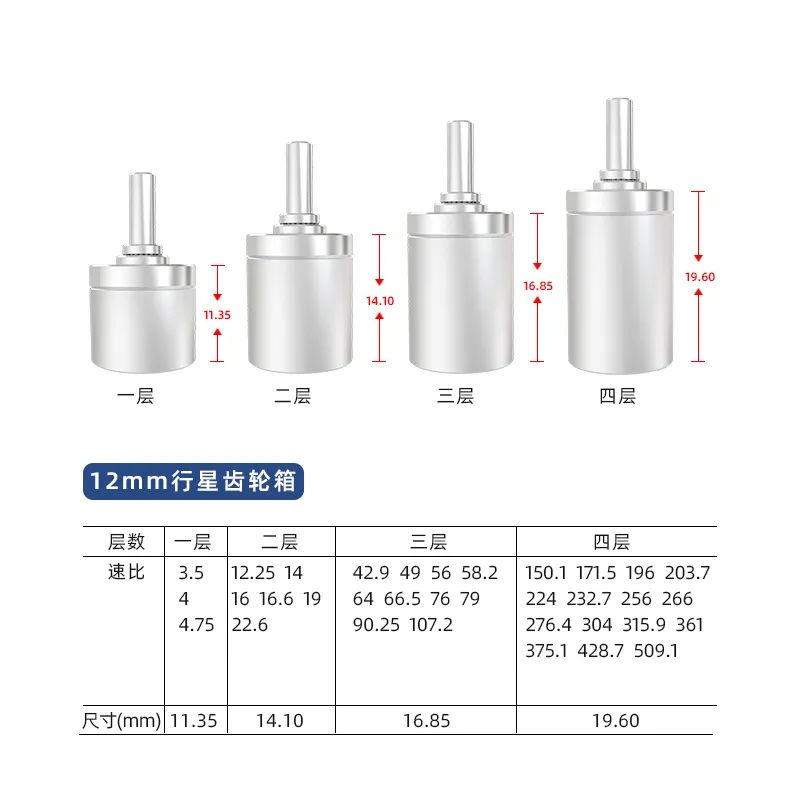

▲ 齒輪箱規格
一級減速，長度L：11.35mm，速比：3.5/4/4.75，額定允許負載：2Kgf - cm，瞬間允許負載：4Kgf - cm，效率：90%;
二級減速，長度L：14.10mm，速比：12.25/14/16/16.6/19/22.6，額定允許負載：3Kgf - cm，瞬間允許負載：6Kgf - cm，效率：80%;
三級減速，長度L：16.85mm，速比:42.9/49/56/58.2/64/66.5/76/79/90.25/107.2，額定允許負載：3.6Kgf - cm，瞬間允許負載：7.2Kgf - cm，效率：73%;
四級減速，長度L：19.6mm，速比：150.1/171.5/196/203.7/224/232.7/256/266/276.4/304/315.9/361/375.1/428.7/509.1，額定允許負載：4.2Kgf - cm，瞬間允許負載：8.4Kgf - cm，效率：66%;
▲ 適配電機
額定電壓(VDC)：3 - 36VDC。
直流電機：適配功率小于 4W 的直流電機，當電機不能滿足減速器安裝要求時，需另行商定
